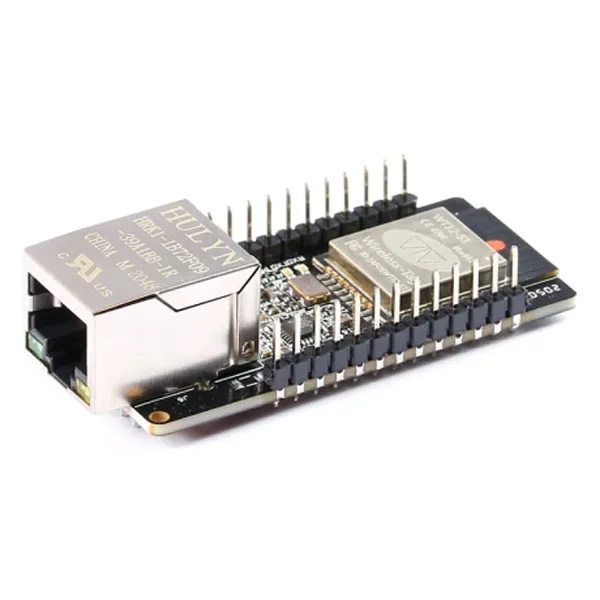

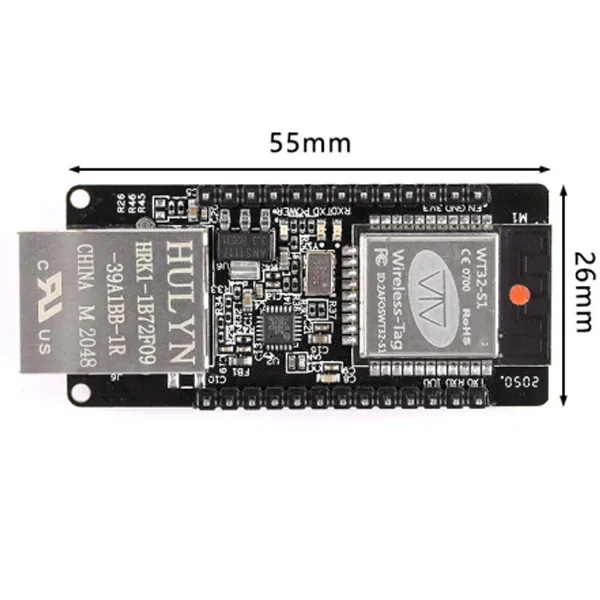

WT32ETH01 Placa ESP32 con Ethernet WT32-ETH01, este dispositivo ofrece conectividad inalámbrica y por cable, permitiendo una variedad de aplicaciones en el Internet de las Cosas (IoT). La presencia del chip Ethernet proporciona una interfaz de red adicional, facilitando la integración en entornos con conexiones Ethernet establecidas. La placa soporta programación y desarrollo a través del entorno de desarrollo de Arduino y otras plataformas, lo que la convierte en una opción versátil para proyectos que requieran tanto capacidades inalámbricas como conexiones Ethernet cableadas.
Está basada en ESP32, cuenta con puerto Ethernet 10/100 Mbps (conector RS45), no cuenta con puerto USB (se puede programar con un conversor de USB a UART TTL o vía WIFI-OTA), viene con los pines soldados además el puerto Ethernet está basado en el chip LAN8720A.
Se puede programar igual que cualquier otra placa basada en ESP32, pero se necesita un conversor de USB a UART TTL para que el equipo entre en el modo de programación se debe hacer un puente entre los pines IO0 y GND y luego energizar.
Cuando el equipo ya está programado necesitará alimentación en los pines 5V y GND y se debe quitar el puente entre los pines IO0 y GND. Se recomienda usar una fuente de poder que entregue un voltaje limpio y estable.
Características
- Conectividad Dual, permite conexiones inalámbricas y por cable
- Se integra a sistemas de desarrollo Arduino y otras plataformas, facilitando la programación y desarrollo de proyectos
- Compatible con diversas bibliotecas y recursos de desarrollo disponibles para ESP32
Especificaciones del WT32ETH01 Placa ESP32 con Ethernet WT32-ETH01
| Características técnicas | Artículos | Detalles |
| Wi-Fi | Certificaciones de RF | FCC/CE/RoHS |
| Protocolos | 802.11 b/g/n/e/i (802.11n, hasta 150 Mbps) | |
| Agregación A-MPDU y A-MSDU, protección de 0,4_ s Compatibilidad con intervalos | ||
| Rango de frecuencia | 2.4~2.5 GHz | |
| Bluetooth | Protocolos | Estándares Bluetooth v4.2 BR/EDR y BLE |
| Radio | Receptor NZIF con sensibilidad de -97 dBm | |
| Hardware | Especificaciones del puerto de red | RJ45, 10/100 Mbps, conexión directa cruzada adaptable |
| Velocidad de transmisión en serie | 80~5000000 | |
| Flash integrado | 32Mbit | |
| Tensión de funcionamiento | 5 V o 3,3 V | |
| Corriente de funcionamiento | Promedio: 80mA | |
| Corriente de alimentación | Mínimo: 500 mA | |
| Temperatura de funcionamiento | -40 °C ~ + 85 °C | |
| Temperatura ambiente | Temperatura normal | |
| Embalaje | Media almohadilla / conector de orificio pasante (opcional) | |
| Software | Modo Wi-Fi | Estación/softAP/SoftAP+estación/P2P |
| Mecanismos de seguridad Wi-Fi | WPA/WPA2/WPA2-Empresa/WPS | |
| Tipos de cifrado | AES/RSA/ECC/SHA | |
| Actualización de firmware | Actualización remota de OTA a través de la red | |
| Desarrollo de software | SDK utilizado para un mayor desarrollo | |
| Protocolo de red | IPv4、TCP/UDP | |
| Métodos de acceso IP | IP estática、DHCP (predeterminado) | |
| Modos de transmisión transparentes | Servidor TCP/Cliente TCP/Servidor UDP/Cliente UDP |
