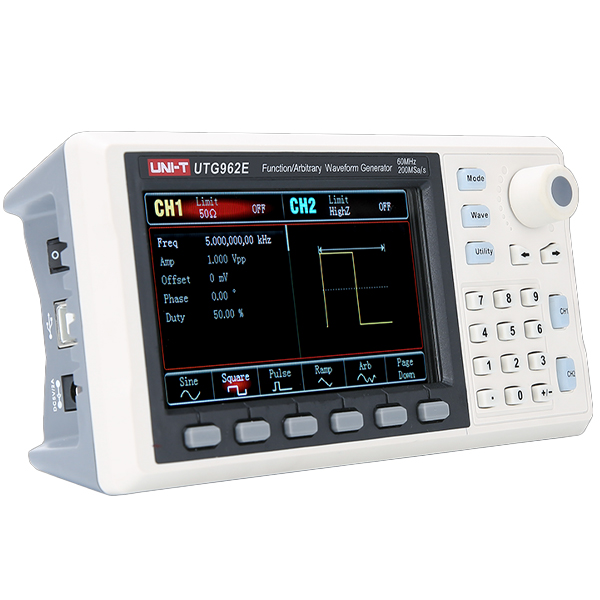

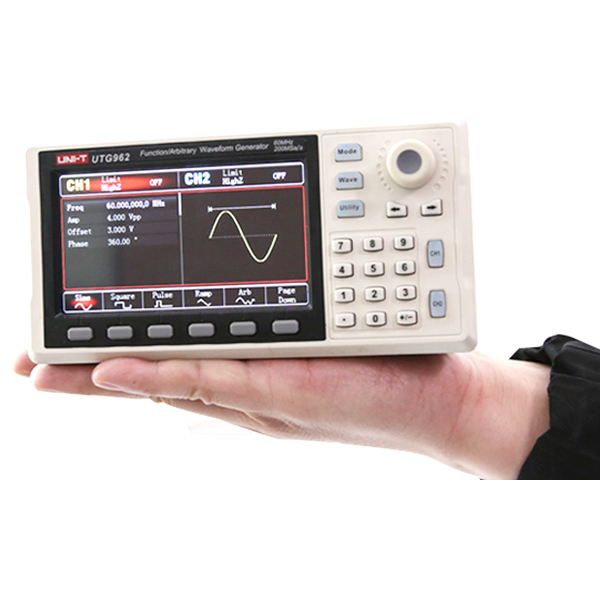

UTG962E Generador de funciones portátil 60MHz Uni-Trend, doble canal con un ancho de banda de 60 MHz y una resolución vertical de 14 bits. Emite señales sinusoidales, cuadradas, triangulares, ruidos y arbitrarias de hasta 10 Vss y también se puede utilizar como contador de frecuencia.

El generador de funciones facilita la prueba de circuitos analógicos y digitales. Utiliza síntesis digital directa (DDS) para generar señales. Las ventajas de este método son señales de salida precisas, estables y de baja distorsión. Puede cambiar la salida de la señal y sincronizarla con una señal TTL.

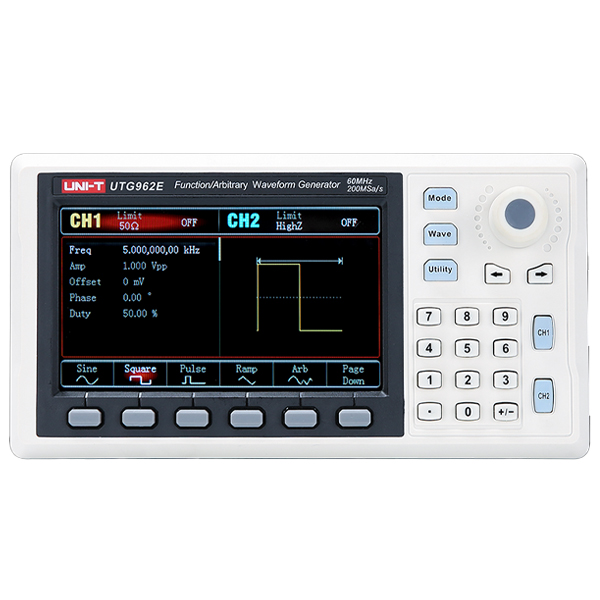

Se maneja mediante una combinación de botones y mandos giratorios. Para cada canal, la pantalla TFT a color iluminada muestra la forma de onda seleccionada y los parámetros en alto contraste.

Características

Estándar de 2 canales, múltiples señales de forma de onda
Función de modulación
24 formas de onda arbitrarias incorporadas
Función de barrido
Pantalla LCD TFL de 4,3 pulgadas

Especificaciones del UTG962E Generador de funciones portátil 60MHz Uni-Trend

Frecuencia de muestreo de 20 MSa/s
Amplitud: 1 mVss a 10 Vss a ≥ 10 MHz, 1 mVss a 5 Vss a ≥ 60 MHz
Formas de onda: sinusoidal, cuadrado, pulso, triángulo, ruido, CC, forma de onda arbitraria
Modulación: AM, FM, PM, FSK
Ciclo de trabajo ajustable: 0,01 a 99,99%
Tiempo de subida: < 16 ns a 1 kHz, 1 Vss
Desplazamiento de CC: 0 a 3 V
Función de bamboleo: lineal. logarítmico
Señales arbitrarias: 24 formas de onda de fábrica, por ejemplo, cardíaca, EEG, monopulso gaussiano, pulso de Gauss, voz
Resolución: 1 μHz
Modos de funcionamiento: Salida conmutable/sincronizada, Continuo, Modulación, Bamboleo
Pantalla TFT a color con una diagonal de 10,92 cm y 480 x 272 píxeles
Impedancia de salida: 50 Ω
Manejo a través del teclado
Puerto USB para comunicación con PC
Contador de frecuencia de banda ancha, pantalla de 7 dígitos
Precisión ±51 ppm
Rango de frecuencia: 100 mHz a 100 MHz
Entrada: Nivel TTL
Fuente de alimentación: Voltaje DC: 5V /2 A
Abm. (ancho x alto x fondo): 172 x 90 x 68
