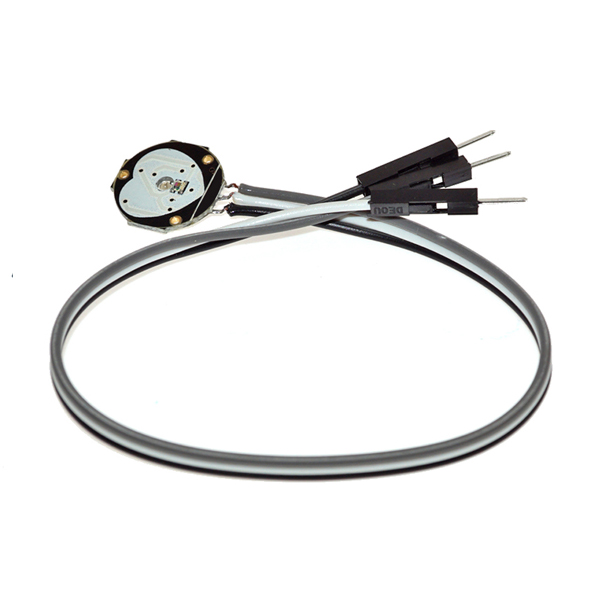

Es un sensor de frecuencia cardíaca plug-and-play diseñado para conexión a Arduino en caso de acoplar a una Raspberry PI o PIC se debe utilizar un conversor Análogo a Digital (ADC), este módulo combina esencialmente el sensor de frecuencia cardíaca óptico XD-58C con circuitos de cancelación de ruido y amplificación que lo hacen eficiente y fácil para obtener unas lecturas de pulso confiables. El sensor opera con un voltaje de 5V y un consumo de 4mA, ideal para aplicaciones móviles y aplicaciones que deseen incorporar fácilmente datos de frecuencia cardíaca en línea a sus proyectos o prototipos. También incluye una aplicación de monitoreo de código abierto que grafica tu pulso en tiempo real.
- Modelo: XD-58C
- Medición: Pulso cardíaco
- Voltaje de alimentación: 3.3V ~ 5V
- Corriente: 4 mA
- Longitud de Onda del led: 609 nm (nanómetros)
- Número de cables: 3
- Distribución de Pines: + VCC (3.3V ~ 5V), – GND, S Señal de Salida Análoga
- Longitud de los cables: 18o mm
- Diámetro del pcb 16 mm
