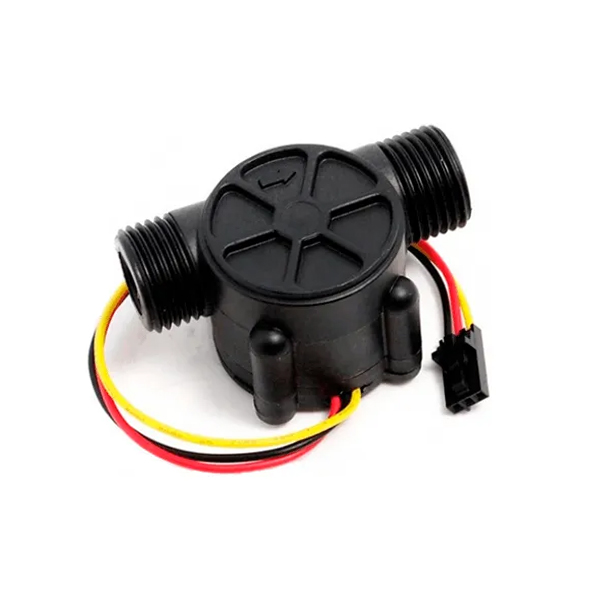

El Sensor de flujo de efecto Hall VALR es un sensor de flujo o caudalímetro para la medición de caudal o gasto volumétrico de un fluido. El caudal es la cantidad de líquido o fluido (volumen) que circula a través de una tubería por unidad de tiempo, por lo general se expresa en: litros por minutos (l/m), litros por hora (l/h), metros cúbicos por hora (m³/h), etc.). Los caudalímetros suelen colocarse directamente en la tubería que transporta el fluido. También suelen llamarse medidores/sensores de caudal, medidores de flujo o flujómetros.

El Sensor de flujo de efecto Hall funciona por medio de una hélice o molinete que gira con el flujo del agua, y por medio de un sensor de efecto hall se detecta cada vez que la turbina completa un giro generando un pulso eléctrico. El Sensor de flujo de efecto Hall entrega como salida un pulso de onda cuadrada que varía en forma directa y proporcional al flujo que atraviesa el sensor, es decir, que a mayor flujo mayor será la frecuencia del pulso y mediante el conteo de los pulsos de la salida del sensor, se puede calcular fácilmente el flujo de agua permitiendo realizar una medición de hasta 2MPa(Megapascal), la señal de pulso es una onda cuadrada por lo que es muy fácil de registrar y convertir en litros por minuto utilizando la siguiente fórmula: Frecuencia del pulso de flujo (Hz) = 7.5 Tasa de Flujo (L/min)

Características

El Sensor de flujo de efecto Hall está sellado de la tubería de agua y permite que el sensor permanezca seguro y seco.
Viene con tres cables: rojo alimentación, negro tierra, y amarillo pulso de salida de efecto Hall.
Cada pulso es de aproximadamente de 2.25 mililitros.
Aplicado para medir el flujo del agua en un invernaderos, en tinacos, piletas y otros lugares donde se necesite tener un control del flujo de agua.
Puede ser empleado con otros líquidos de baja viscosidad, como: bebidas gasificadas, bebidas alcohólicas, combustible, etc.

Especificaciones

Voltaje de operación desde 5V hasta 18V DC.
Corriente de operación de 15mA a 5V.
Rango del caudal entre 1L/min hasta 30L/min.
Precisión de ± 10%.
Máxima presión de agua de 2MPa.
Ciclo de trabajo de salida de un 50% ± 10%.
El tiempo de subida de salida es 0.04µs, y el tiempo de bajada de salida es 0.18µs.
Tiene 450 pulsos por litro.
Duración máxima 300000 ciclos.
Color negro
Longitud del cable de 15cm.
Conexiones para 1/2″
Dimensiones 6.35cm X 3.56cm X 3.56cm
