Regla de 15cm y Guía de Encapsulados Electrónicos REG-PCB15, esta regla proporciona una guía detallada sobre los diferentes tipos de encapsulados utilizados en componentes electrónicos, lo que facilita la identificación y selección adecuada de cada dispositivo. Los encapsulados son las cubiertas o envolturas que protegen los elementos electrónicos y facilitan su montaje y conexión dentro de circuitos. La regla de encapsulados es una herramienta esencial para profesionales y entusiastas de la electrónica que deseen optimizar sus diseños, garantizando un funcionamiento óptimo y confiable de los circuitos electrónicos.

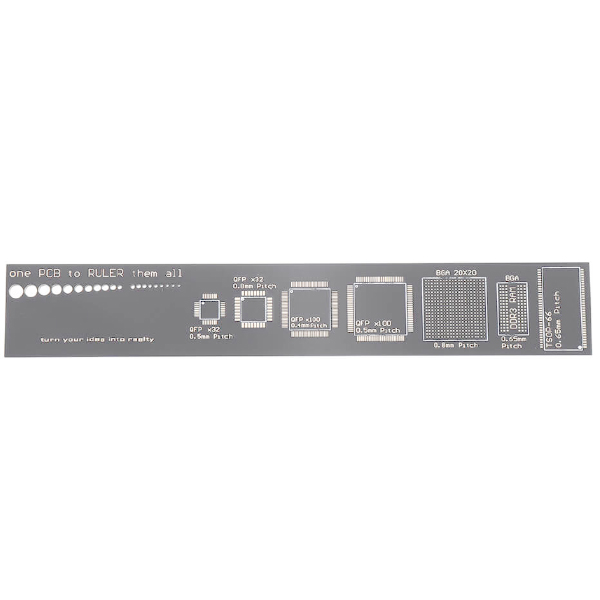

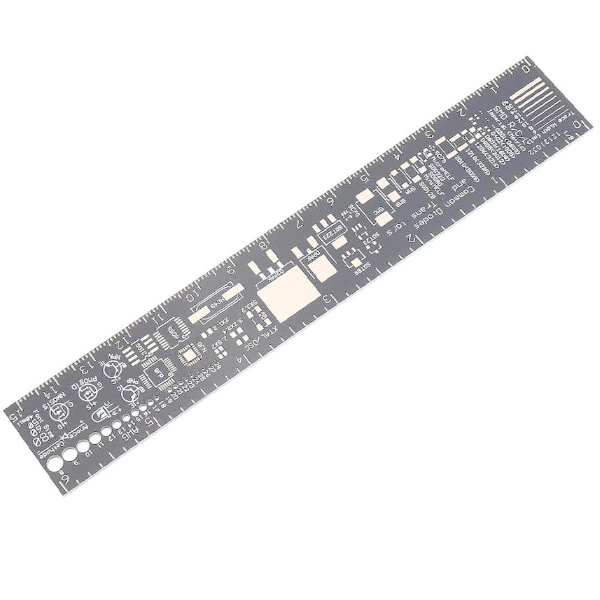

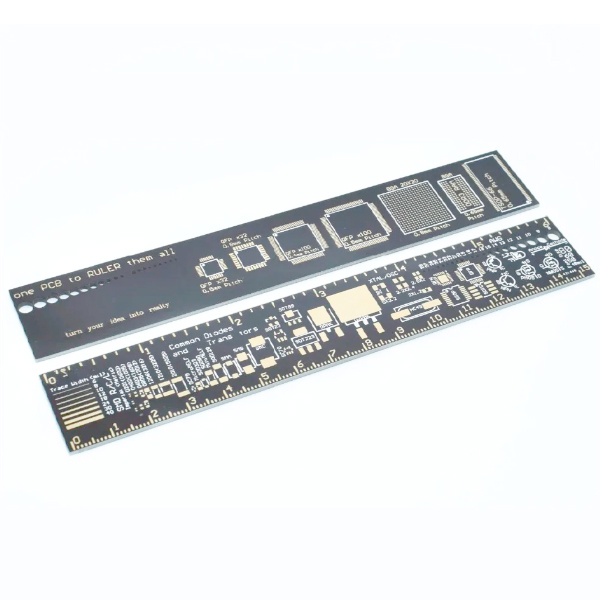

Se presentan ilustraciones de los encapsulados más comunes, indicando sus dimensiones.
Cada encapsulado se identifica con un nombre y una referencia estándar que facilita su búsqueda y comparación en el mercado.
Se incluyen especificaciones técnicas relevantes, como el número de pines, el paso entre pines (pitch), el tipo de montaje (superficie, agujero pasante).
La regla muestra ejemplos de componentes electrónicos típicos que utilizan cada encapsulado, como resistencias, transistores, diodos, circuitos integrados, entre otros.
Se ofrecen recomendaciones sobre el uso apropiado de cada encapsulado según la aplicación y las condiciones ambientales específicas.
Características
- Facilita la identificación rápida y precisa de los encapsulados de los componentes electrónicos.
- Ahorra tiempo y evita errores en la selección y uso de componentes en el diseño de circuitos.
- Ayuda a los diseñadores y técnicos a elegir los encapsulados más adecuados según los requerimientos del proyecto.
- Fomenta buenas prácticas de montaje y soldadura al proporcionar información detallada sobre cada tipo de encapsulado.
Especificaciones de la Regla de 15cm y Guía de Encapsulados Electrónicos REG-PCB15
- Regla de 15cm y 6″
- Color PCB Negro
- Dimensiones del PCB 155mm X 25mm X 1.5mm
- Peso aproximado 12g
- Placa en fibra de vidrio
- Aislante FR4, laminado de fibra de vidrio impregnado con resina epoxi, que cumple con normas de seguridad al ser resistente a la propagación del fuego
- Referencia de ancho de pistas (milésimas de mm) 6, 8, 10, 12, 18, 24, 30, 40
- Calibres de cable AWG 28 a 8
- Encapsulados SMD de transistores, diodos, CI, resistencias, condensadores, bobinas y cristales
- Simbología de leds, transistores, mosfets y diodos
