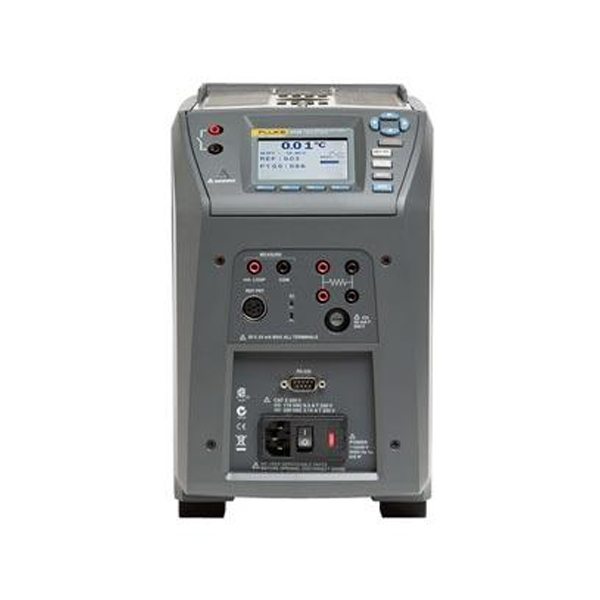

Pozo De Metrología De Campo Fluke F9142

Pozo De Metrología F9142 en terreno Fluke serie 914X extiende el alto rendimiento al entorno de procesos industriales maximizando la portabilidad, la velocidad y las funciones con pocos riesgos para el rendimiento de metrología.

Los pozos de metrología en terreno incluyen funciones y son extraordinariamente fáciles de usar. Son livianos, pequeños y alcanzan rápidamente los puntos de ajuste de temperatura, sin dejar de ser estables, uniformes y precisos. Estos calibradores de bucle de temperatura industriales son ideales para realizar calibraciones de bucle de transmisores, calibraciones por comparación o comprobaciones simples de sensores de termopar. Con la opción “proceso”, no es necesario llevar herramientas adicionales al terreno. Esta lectura integrada opcional de dos canales lee la resistencia, la tensión y la corriente de 4 a 20 mA con alimentación de bucle de 24 voltios. También cuenta con funciones integradas de automatización y documentación. Combinados, los tres modelos (9142, 9143 y 9144, cada uno con una opción de “proceso”) cubren el amplio intervalo de -25 °C a 660 °C.

Características Pozo De Metrología F9142

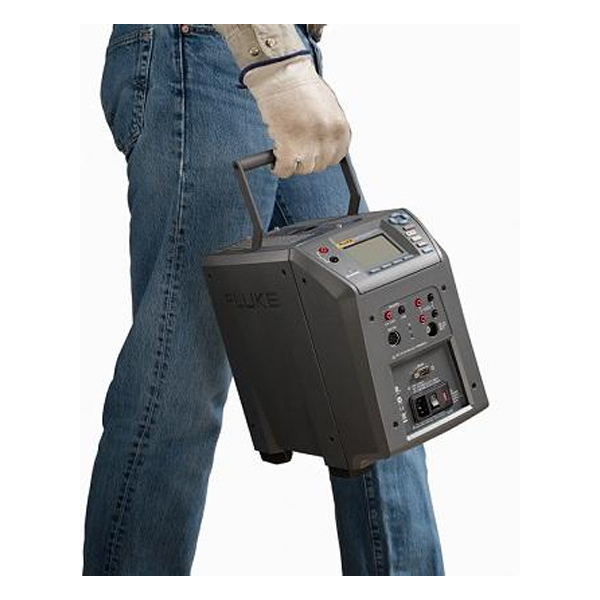

Liviano, portátil y rápido
Se enfría a -25 °C en 15 minutos y se calienta a 660 °C en 15 minutos
Lectura de dos canales integrada para PRT, RTD, termopares, corriente de 4 a 20 mA
Termometría de referencia verdadera con exactitud hasta ±0,01 °C
Funciones integradas de automatización y documentación
Rendimiento de metrología en términos de exactitud, estabilidad, uniformidad y carga

Especificaciones Pozo De Metrología F9142

Intervalo de temperatura a 23 °C

9142	de -25 °C a 150 °C (de -13 °F a 302 °F)
9143	de 33 °C a 350 °C (de 91 °F a 662 °F)
9144	de 50 °C a 660 °C (de 122 °F a 1.220 °F)

Exactitud en pantalla

9142	±0,2 °C intervalo completo
9143	±0,2 °C intervalo completo
9144	±0,35 °C a 50 °C
	±0,35 °C a 420 °C
	±0,5 °C a 660 °C

Estabilidad

9142	±0,01 °C intervalo completo
9143	±0,02 °C a 33 °C
	±0,02 °C a 200 °C
	±0,03 °C a 350 °C
9144	±0,03 °C a 50 °C
	±0,04 °C a 420 °C
	± 0,05 °C a 660 °C

Uniformidad axial a 40 mm (1,6 pulg.)

9142	±0,05 °C intervalo completo
9143	±0,04 °C a 33 °C
	±0,1 °C a 200 °C
	±0,2 °C a 350 °C
9144	±0,05 °C a 50 °C
	±0,35 °C a 420 °C
	±0,5 °C a 660 °C

Uniformidad radial

9142	±0,01 °C intervalo completo
9143	±0,01 °C a 33 °C
	±0,015 °C a 200 °C
	±0,02 °C a 350 °C
9144	±0,02 °C a 50 °C
	±0,05 °C a 420 °C
	±0,10 °C a 660 °C

Efecto de carga (con una sonda de referencia de 6,35 mm y tres sondas de 6,35 mm)

9142	±0,006 °C intervalo completo
9143	±0,015 °C intervalo completo
9144	±0,015 °C a 50 °C
	±0,025 °C a 420 °C
	±0,035 °C a 660 °C

Histéresis

9142	0,025
9143	0,03
9144	0,1

Condiciones de funcionamiento

De 0 °C a 50 °C, de 0% a 90% humedad relativa (sin condensación)

Condiciones ambientales (para todas las especificaciones, excepto intervalo de temperatura)

De 13 a 33 °C

Profundidad de inmersión (pozo)

150 mm (5,9 pulg.)

DE del inserto

9142	30 mm (1,18 pulg.)
9143	25,3 mm (1,00 pulg.)
9144	24,4 mm (0,96 pulg.)

Tiempo de calentamiento

9142	16 min: de 23 °C a 140 °C
	23 min: de 23 °C a 150 °C
	25 min: de -25 °C a 150 °C
9143	5 min: de 33 °C a 350 °C
9144	15 min: de 50 °C a 660 °C

Tiempo de enfriamiento

9142	15 min: de 23 °C a -25 °C
	25 min: de 150 °C a -23 °C
9143	32 min: de 350 °C a 33 °C
	14 min: de 350 °C a 100 °C
9144	35 min: de 660 °C a 50 °C
	25 min: de 660 °C a 100 °C

Resolución

0,01°

Pantalla

LCD, °C o °F seleccionable por el usuario

Tamaño (Al. x An. x P.)

290 x 185 x 295 mm (11,4 x 7,3 x 11,6 pulg.)

Peso

9142	8,16 kg (18 lb)
9143	7,3 kg (16 lb)
9144	7,7 kg (17 lb)

Requisitos de alimentación

9142	100 V a 115 V (± 10%) 50/60 Hz, 635 vatios 230 V (± 10%) 50/60 Hz, 575 vatios
9143 9144	100 V a 115 V (± 10%), 50/60 Hz, 1.400 vatios 230 V (± 10%), 50/60 Hz, 1.800 vatios

Interfaz del PC

RS-232 interface

Automation

Use the 1586A Super-DAQ to automate temperature sensor calibration

Especificacione -P

Exactitud de lectura del termómetro de referencia integrada (sonda de referencia de 4 cables)^†

±0,010 °C a 25° C
±0,015 °C a 0 °C
±0,020 °C a 50 °C
±0,025 °C a 150 °C
±0,030 °C a 200 °C
±0,040 °C a 350 °C
±0,050 °C a 420 °C
±0,070 °C a 660 °C

Intervalo de resistencia de referencia

De 0 a 400 ohmios

Exactitud de resistencia de referencia^‡

De 0 a 42 ohmios: de ±0,0025 ohmios 42 ohmios a 400 ohmios: ±60 ppm de lectura

Caracterizaciones de referencia

ITS-90, CVD, IEC-751, resistencia

Capacidad de medición de referencia

4 cables

Conexión de sonda de referencia

Din de 6 clavijas con tecnología Infocon

Exactitud de lectura del termómetro de RTD integrada

	NI-120: ±0,015 °C a 0 °C
	PT-100 (385): ±0,02 °C a 0 °C
	PT-100 (3926): ±0,02 °C a 0 °C
	PT-100(JIS): ±0,02 °C a 0 °C

Intervalo de resistencia de RTD

De 0 a 400 ohmios

Exactitud de resistencia del RTD‡

	De 0 a 25 ohmios: ±0,002 ohmios
	De 25 a 400 ohmios: ±80 ppm de lectura

Caracterizaciones del RTD

PT-100 (385), (JIS), (3926), NI-120, resistencia

Capacidad de medición del RTD

RTD de 4 cables (solo RTD de 2 ó 3 cables con puentes conectores)

Conexión del RTD

Entrada de 4 terminales

Exactitud de lectura del termómetro de TP integrada

Tipo J: ±0,7 °C a 660 °C
K: ±0,8 °C a 660 °C
T: ±0,8 °C a 400 °C
E: ±0,7 °C a 660 °C
R: ±1,4 °C a 660 °C
S: ±1,5 °C a 660 °C
M: ±1,4 °C a 660 °C
L: ±0,7 °C a 660 °C
U: ±0,75 °C a 600 °C
N: ±0,9 °C a 660 °C
C: ±1,1 °C a 660 °C

Intervalo de milivoltios del TP

De -10 a 100 mV

Exactitud de tensión

0,025% de lectura + 0,01 mV

Exactitud de compensación de extremos fríos internos

±0,35 °C (ambiente de 13 °C a 33 °C)

Conexión del TP

Conectores pequeños

Exactitud de lectura de mA integrada

0,02% de lectura + 2 mV

Intervalo de mA

Cal 4 a 22 mA, espec. 4 a 24 mA

Conexión de mA

Entrada de 2 terminales

Función de alimentación de bucle

Alimentación de bucle de 24 V CC

Coeficiente de temperatura del sistema electrónico integrado (0 °C a 13 °C, 33 °C a 50 °C)

±0,005% de intervalo por °C

Información Adicional

^†El intervalo de temperatura puede estar limitado por la sonda de referencia conectada a la lectura. La exactitud de lectura del termómetro de referencia integrada no incluye la exactitud de la sonda del sensor. No incluye la incertidumbre de la sonda ni los errores de caracterización de ésta.

^‡ Las especificaciones de exactitud de medición se aplican dentro del intervalo de operación y suponen 4 cables para los PRT. Con los RTD de 3 cables, agregue 0,05 ohmios a la exactitud de la medición más el máximo de diferencia posible entre las resistencias de los cables conductores.

La X en los números de modelo anteriores debe reemplazarse con A, B, C, D, E o F según sea necesario para el inserto deseado. Consulte la ilustración de insertos y la lista a continuación.

Accesorios no incluidos:
Maletín: 9142-CASE.
Insertos: 9142-INSA, 9142-INSB, 9142-INSC, 9142-INSD, 9142-INSE, 9142-INSF, 9142-INSZ.
