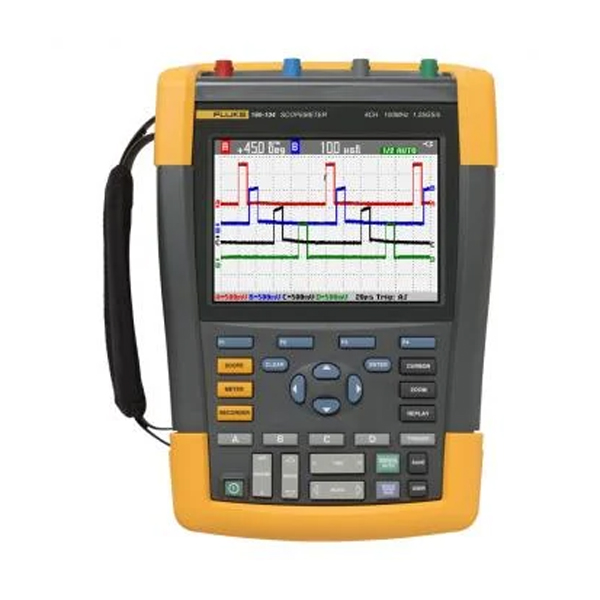

Osciloscopio Fluke ScopeMeter F190104, el primer osciloscopio portátil de cuatro canales con la clasificación de seguridad CAT III 1000 V y CAT IV 600 V, combina las más altas prestaciones con una altísima resistencia y la portabilidad.
El dispositivo ScopeMeter 190-104 es la única herramienta de prueba que le permitirá realizar cualquier tarea de resolución de problemas. Incluyen un multímetro, modos de grabación TrendPlot y ScopeRecord sin papel, sistema de manos libres con activación Connect-and-View y mucho más.
Características
- Ancho de banda de 100 MHz
- Velocidad de muestreo de hasta 1.5 GS/s y resolución de 200 ps para capturar el ruido y otras perturbaciones.
- Este modelo incluye una memoria de gran capacidad (hasta 10 000 muestras por canal) para que pueda examinar con gran detalle pequeñas porciones de la forma de onda.
- Protección IP-51 frente al polvo, las salpicaduras, las humedad y las variaciones amplias de temperatura.
- Las herramientas de medición Fluke ScopeMeter son modelos portátiles alimentados por batería diseñados para satisfacer las exigencias de los profesionales que trabajan en campo.
Especificaciones de Osciloscopio Fluke ScopeMeter F190104
| Ancho de banda | 100 MHz |
| Número de canales | 100 MHz: 4 canales |
| Velocidad de muestreo en tiempo real | 1.25 GS/s |
| Entradas | 4 entradas de osciloscopio y una de DMM |
| Entradas aisladas de flotación independiente | Hasta 1000 V CAT III y 600 V CAT IV entre entradas, referencias y tierra. |
| Rango de la base de tiempos | G5 ns – 2 min/div |
| Sensibilidad de entrada | 2 mV -100 V/div |
| Tipos de disparo | Connect-and-View™, Libre, Disparo único, Flanco, Retardo, Doble pendiente, Video, Línea de video, Ancho de pulsos seleccionable y N-Cycle |
| Fuente de disparo: | Cualquier canal de entrada del osciloscopio o entrada externa mediante DMM |
| Captura de transitorios | 8 ns |
| Mediciones del osciloscopio | Cursor: 7 |
| Automático: 30 | |
| Longitud de registro máxima | Modo ScopeRecord: 30 000 puntos |
| Modo osciloscopio: 10 000 puntos por entrada | |
| Persistencia | Persistencia digital con descomposición de formas de onda como en un osciloscopio analógico |
| Comparación de formas de onda | Referencia de forma de onda con pruebas pasa/falla |
| Especificaciones ambientales | |
| Temperatura de funcionamiento | 0 °C a 40 °C, baterías incluidas |
| 0 °C a 50 °C, baterías no incluidas | |
| Temperatura de almacenamiento | -20 °C a +60 °C |
| Altitud de trabajo | Hasta 2000 m (6666 ft) para CAT IV 600 V, CAT III 1000 V |
| Hasta 3 000 m (10 000 ft) para CAT III 600 V, CAT II 1000 V | |
| Especificaciones de seguridad | |
| Seguridad eléctrica | 1 000 V CAT III y 600 V CAT IV (EN61010-1) |
| Especificaciones mecánicas y generales | |
| Dimensiones | 270 x 190 x 70 mm |
| Peso | 2.2 kg |
| Garantía | 3 años para el instrumento principal, 1 año para los accesorios |
| Batería Li-Ion | Batería BP291 de 4800 mAh con hasta 7 horas de funcionamiento |
| Accesorios incluidos | |
| Conjunto de sondas de voltaje VPS410 (una roja, una azul, una gris y una verde) | |
| Cargador de batería/adaptador de red eléctrica BC190 | |
| Batería de iones de litio BP291 de 4800 mAh de alta capacidad | |
| Correa de transporte (fijada al instrumento) | |
| Correa para colgar | |
| Software de demostración FlukeView ScopeMeter® (funcionalidad restringida) | |
| Cable de interfaz USB | |
| Garantía | Tres años para el instrumento principal, uno para los accesorios |
Accesorios compatibles no incluidos:
Maletines y Estuches: Fluke C290.
Pinzas de Corriente: Fluke i200s.
