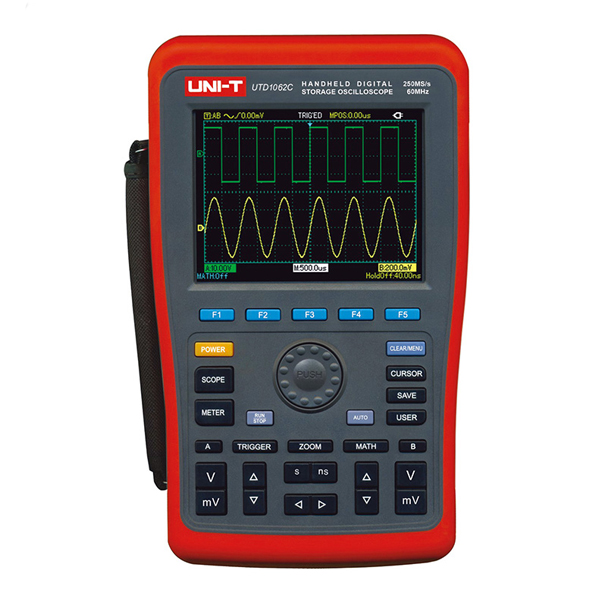

Osciloscopio Digital Uni-Trend UTD1062C es un osciloscopio de almacenamiento que ofrece un panel frontal amigable con indicaciones claras para acceder a todas las funciones básicas y facilitar la operación. Para un ajuste más rápido, posee una tecla AUTO para visualizar de manera inmediata la forma de onda apropiada y la posición del rango. Además posee función de multímetro.
Características
- Panel LCD en color HD de 5.7 pulgadas con una relación de aspecto de 320 x 240 píxeles
- Posee dos canales de 60MHz de ancho de banda.
- Posee 250MS/s de frecuencia de muestreo.
- El tiempo de subida es ≤ 5.8ns
- La profundidad de la memoria es de 7.5Kpts.
- La sensibilidad vertical es 5mV-50V/div
- El rango de tiempo base es 5ns-50s/div
- Almacena configuración, formas de onda y mapa de bits
- Los modos de disparo son de borde, de pulso, video y alternativo
- Tiene cinco funciones matemáticas: sumar, restar, multiplicar, dividir y FFT
- Posee medición automática de 27 parámetros de formas de onda.
- Posee interfaz USB que soporta USB 2.0
Variables Osciloscopio Digital UTD1062C
| Especificaciones | |||
| Modelo | UTD1062C | ||
| Banda ancha | 60 MHz | ||
| Canales | 2 | ||
| Tasa de muestreo | 250MS / s | ||
| Hora de levantarse | ≤5.8ns | ||
| Profundidad de la memoria | 7.5kpts | ||
| Sensibilidad vertical | 5mV / div ~ 50V / div | ||
| Escala de base de tiempo | 5ns / div-50s / div | ||
| Modos de almacenamiento | Configuración, forma de onda, mapa de bits | ||
| Modos de disparo | Borde, ancho de pulso, video y alternativa | ||
| Interfaces | Puerto USB | ||
| Especificaciones del multímetro | Rango | Exactitud | |
| Voltaje DC (V) | 600mV / 6V / 60V / 600V / 1000V | ± (1% + 5) | |
| Voltaje AC (V) (45Hz ~ 400Hz) | 600mV / 6V / 60V / 600V / 700V | ± (1.2% + 5), Frecuencia: ＜ 200Hz | |
| ± (1,5% + 5), frecuencia: ≥200Hz |
|||
| Corriente DC (A) | 6mA / 60mA / 600mA | ± (1,2% + 5) | |
| 6A | ± (1,5% + 5) | ||
| Corriente AC (A) (45Hz ~ 400Hz) | 6mA / 60mA / 600mA | ± (2% + 5) | |
| 6A | ± (2,5% + 5) | ||
| Resistencia (Ω) | 6kΩ / 60kΩ / 600kΩ | ± (1,2% + 5) | |
| 600Ω / 6MΩ / 60MΩ | ± (1,5% + 5) | ||
| Capacitancia (F) | 6nF / 6mF | ± (5% + 10) | |
| 60nF / 600nF / 6μF / 60μF / 600μF | ± (4% + 5) | ||
| Cuenta de pantalla | 6000 | ||
| Rango automático | √ | ||
| Características generales | |||
| Alimentación | Batería de iones de litio: 7,4 V 4400 mAh; Adaptador DC: entrada 100 ~ 240V 50 / 60Hz, salida 9V / 4A | ||
| Monitor | LCD TFT de 5,7 pulgadas, QVGA (320×240) | ||
| Peso neto del producto | Rojo y gris | ||
| Color del producto | 1,8 kg | ||
| Tamaño del producto | 268 mm x 168 mm x 60 mm | ||
| Accesorios estandar | Sonda x2 (1x, 10x conmutable), convertidor de voltaje de corriente, cable de alimentación, adaptador, cables de prueba | ||
| Embalaje individual estándar | Caja de cartón | ||
