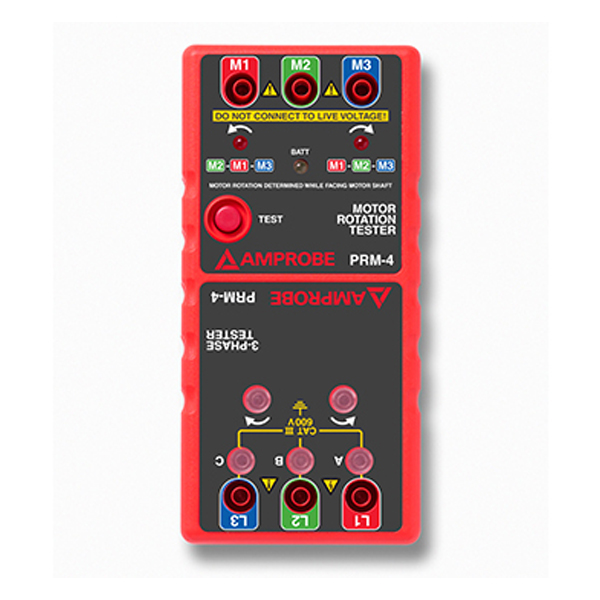

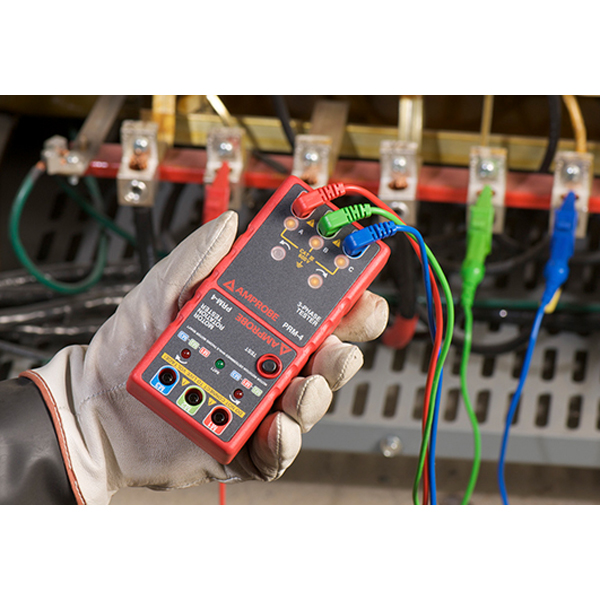

Medidor De Rotación De Fase Trifásico Amprobe PRM4 permite asegurar que un equipo eléctrico está correctamente conectado y con seguridad, realizando pruebas de secuencia de fase para las cargas trifásicas, ya que si se conecta motores incorrectamente pueden ocasionar rotación inversa y dañar el equipo accionado por el motor.
Características
- Identifica secuencia trifásica y verificación de fase abierta
- Indicación de rotación del eje del motor protegida por circuitos CAT III
- Voltaje de entrada trifásico a fase, 100 V CA a 600 V CA máx.
- Se suministra con tres pinzas cocodrilo grandes codificadas por colores y cables de prueba con clasificación CAT III
- Frecuencia de 45 a 70 Hz
Especificaciones Medidor De Rotación De Fase Trifásico Amprobe PRM4
| Variables generales | |
| Entorno operativo | 0 ° C a 40 ° C a <80% de humedad relativa |
| Alimentación | Batería estándar única de 9 V NEDA 1604 JIS 006P IEC 6F22 |
| Duración de la batería | Aproximadamente 200 horas típicas con batería de carbono-zinc |
| Indicación de batería baja | El LED BATT no se enciende cuando se presiona el botón TEST |
| Dimensiones (Al x An x Pr) | 153 mm x 72 mm x 35 mm (6,02 x 2,83 x 1,37 pulgadas) |
| Peso | Aproximadamente 218 g (7 oz) incluida la batería. |
| Ambiente | Uso interior |
| Altitud | 2000 m (6561 pies) |
| Protección de sobrecarga | 600 V CA |
| Aprobaciones de agencias | CE, cCSAus |
| La seguridad | Cumple con EN61010-1: 2001 CAT III 600V, grado de contaminación 2, clase 2 CSA 22.2 -1010-1 EN61557-7 |
| EMC | Cumple con EN61326-1. Este producto cumple con los requisitos de las siguientes Directivas de la Comunidad Europea: 89/336 / EEC (Compatibilidad Electromagnética) y 73/23 / EEC (Bajo Voltaje) según enmendada por 93/68 / EEC (Marcado CE). Sin embargo, el ruido eléctrico o los campos electromagnéticos intensos en las proximidades del equipo pueden perturbar el circuito de medición. Los instrumentos de medición también responderán a señales no deseadas que puedan estar presentes dentro del circuito de medición. Los usuarios deben tener cuidado y tomar las precauciones adecuadas para evitar resultados engañosos al realizar mediciones en presencia de interferencias electrónicas. |
Especificaciones electricas
| Función | Rango |
| Secuencia de fase | |
| Voltaje de entrada | Entradas trifásicas a fase 100 V CA a 600 V CA máx. |
| Frecuencia | De 45 a 70 Hz |
| Tiempo de funcionamiento | 10 minutos ENCENDIDO máximo a 600 V CA 10 minutos APAGADO mínimo a 600 V CA |
| Carga trifásica | Aprox. 7 mA por fase de la fuente de alimentación de CA |
| Rotación del motor | |
| Tiempo de funcionamiento | 10 minutos ENCENDIDO máximo 10 minutos APAGADO mínimo. |
| Campo del probador de rotación del motor | 14 mA de batería de 9 V |
