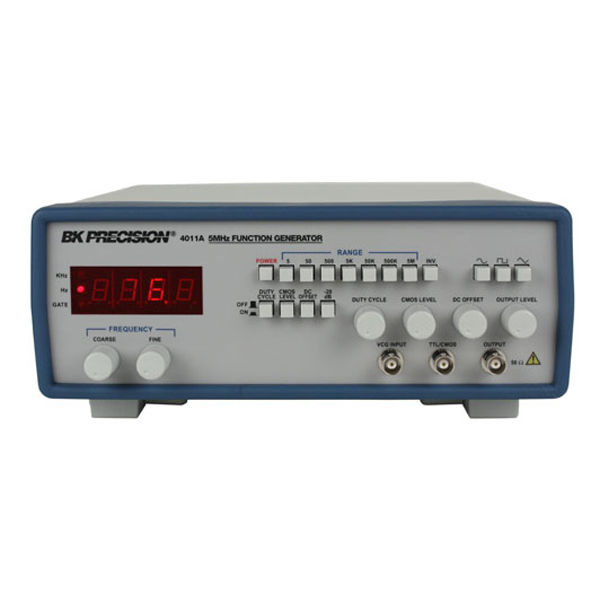

Generador De Funciones De 5MHz BK Precision BK4011A es un generador de 5 diferentes formas de onda, sinusoidal, cuadrada, triangular, pulsada (positivo y negativo) y rampa (positivo y negativo).

Características

De 0,5 Hz a 5 MHz
Salida sinusoidal, cuadrada, triangular, de pulso y de rampa
Afinación gruesa y fina
Pantalla LED de 4 dígitos
Ciclo de trabajo variable
Desplazamiento de CC variable
Salida de amplitud variable más atenuador de 20 dB
Salida de 20Vpp en circuito abierto (10Vpp en 50 Ωs)
certificado cUL

Especificaciones de Generador De Funciones De 5MHz BK Precision BK4011A

Rango de frecuencias es de 0.5Hz hasta 5MHz, en 7 rangos.
Pantalla LED de 4 dígitos de resolución.
Posee ajuste fino y grueso. Ajuste grueso de 10:1, y un ajuste fino del 5% del grueso.
Duty Cycle variable.
Posee dos modos de operación, normal y VCG.
La impedancia de salida es de 50Ω ± 2%.
El nivel de salida sin carga es de 20Vpp. Con carga de 50Ω el nivel de salida es de 10Vpp.
La amplitud de salida es típicamente de 20dB y variable.
Posee una atenuación de salida de -20dB ± 1dB.
Posee offset DC variable. Está preestablecido en ± 0.1V, y puede ser de ± 10V sin carga, y de ± 5V con carga de 50Ω.
Distorsión < 3%.
El tiempo de subida es ≤ 20ns.
En salida TTL, el nivel es de 0.8V a 2.4V, con tiempo de subida ≤ 20ns, y duty cycle típicamente de 50%.
En salida CMOS, el nivel es de 4V a 14V, la máxima frecuencia es de 2MHz, y el tiempo de subida es ≤ 120ns.
Posee entrada VCG (generador de voltaje controlado), con un voltaje de entrada de 0 a 10V ± 1V causa un cambio de frecuencia 100:1, y la impedancia es de 10KΩ ± 5%.
El contador de frecuencia INT tiene una precisión de ± 1 cuenta, y precisión del tiempo base es ± 10ppm.
Tiene certificado cUL.
El voltaje de alimentación o de entrada AC es 110V AC o 220V AC, 50Hz/60Hz.
Incluye el cable de alimentación, cable de salida con BNC a pinzas tipo caimán y manual de usuario.
Las dimensiones son 11.4 cm x 29.8 cm x 26.4 cm y pesa 1.8 Kg.
