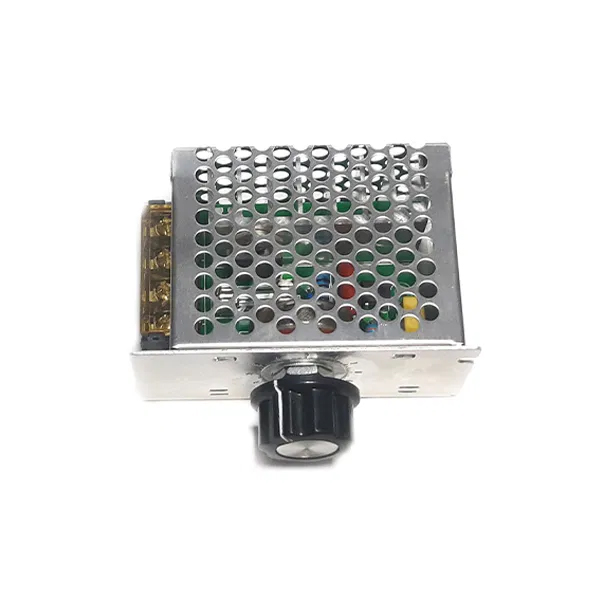

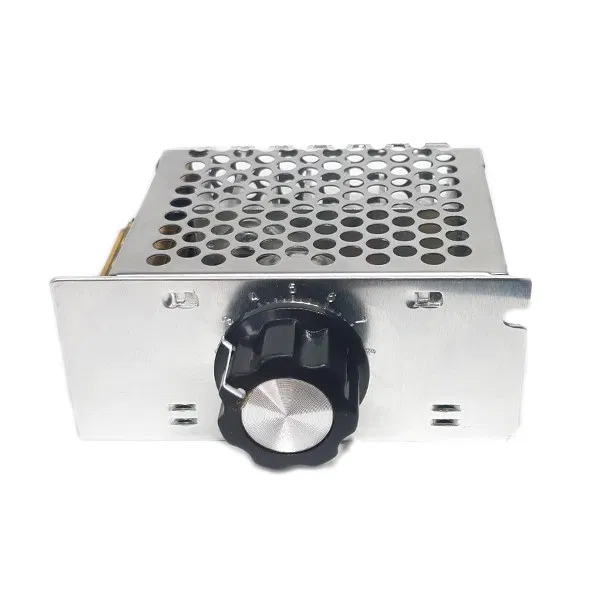

Dimmer Con Triac 10~120Vac 4000W DRIVERAC, permite ajustar velocidad, tensión y temperatura por lo cual es utilizado para motores de baja potencia, calentadores eléctricos y iluminación que trabajen con corriente alterna.
El Dimmer Con Triac 10~120Vac 4000W DRIVERAC, está desarrollado por medio del Triac BT41600B que es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento. El triac puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.
Cuando el triac conduce, hay una trayectoria de flujo de corriente de muy baja resistencia de una terminal a la otra, dependiendo la dirección de flujo de la polaridad del voltaje externo aplicado por lo cual se usa para operaciones de control de fase en controladores de velocidad de motor, resistencias de temperatura y atenuadores de luz.
Características
- Baja resistencia térmica con unión de clip
- Capacidad de conmutación alta
- Excelente producto costo beneficio
Especificaciones Del Dimmer Con Triac 10~120Vac
- Regulación de Voltaje 15~120Vac
- Corriente máxima 25 A
- Temperatura de operación -20~40°C
- Eficiencia 90%
- Triac BTA41600B
- Protección anti-Pico, sobre tensión y absorción RC (EOC)

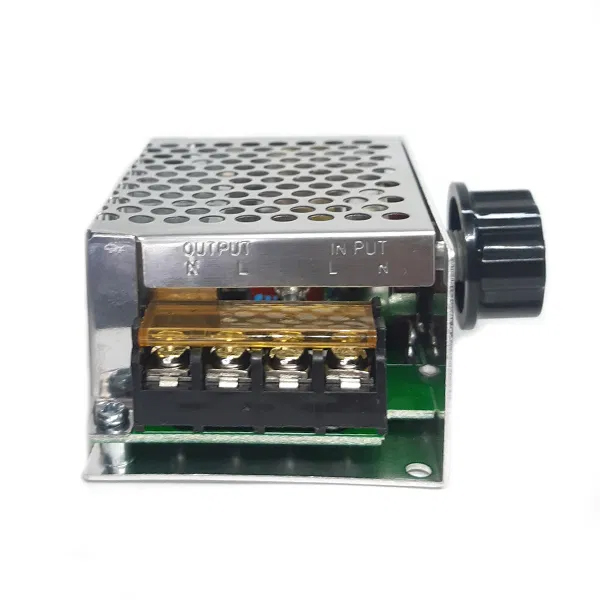

- Pines:
1. Output línea
2. Output Neutro
3. Input línea
4. Input Neutro - Dimensiones 85 X 58 X 37 mm
- Peso aproximado 50 g
Nota:
En el Dimmer Con Triac 10~120Vac la tensión de salida máxima es igual a la tensión de entrada, por ejemplo, si la entrada es de 110Vac, la tensión de salida máxima es de 110Vac, la potencia de carga resistiva debe ser inferior a 4000W y la potencia para cargas inductivas o capacitivas debe ser menor de 2000W, de lo contrario el controlador y la carga se podrían quemar, en caso de llevar el Regulador a más del 50% de carga se recomienda instalar un ventilador para ayudar a la disipación de temperatura.
