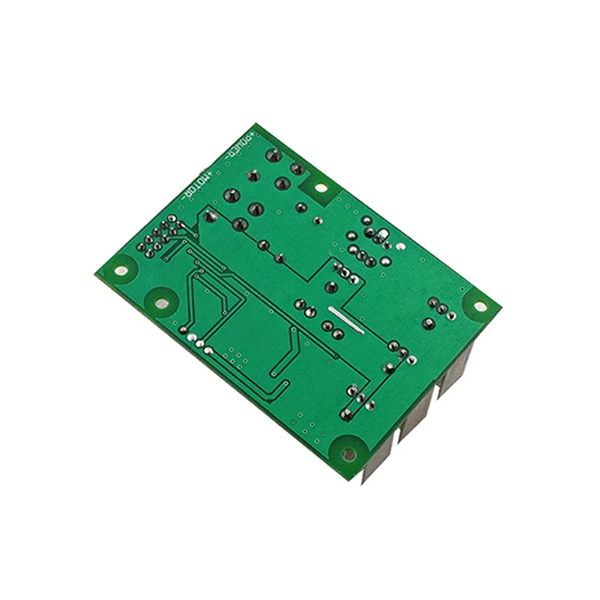

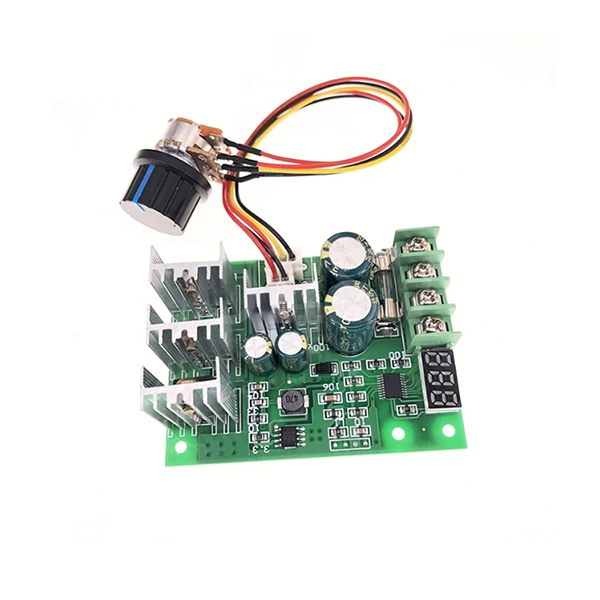

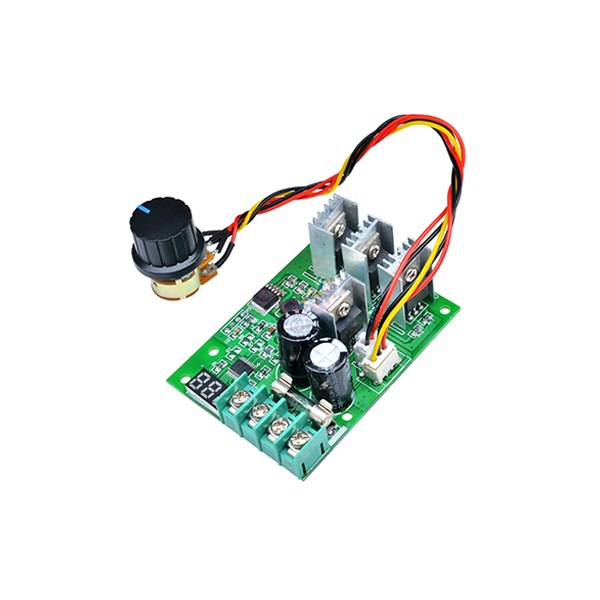

Controlador De Velocidad Motor 30A VIN 6~60Vdc PWM30A, Regulador de velocidad para motores de corriente continua, posee display para visualización en porcentaje de la velocidad, se utiliza para motores con escobillas de DC. Controla la velocidad en las cargas que se conecten a este modulo a una corriente hasta máximo 30A y con una potencia variable dependiendo el voltaje ajustable, donde su máximo es de 60V.

Primeramente se conectara la carga a controlar a los terminales del controlador; a continuación se alimentara al controlador con un voltaje. Tenga en cuenta que el voltaje aplicado al controlador será de tensión de alimentación aplicado al circuito. Se recomienda añadir un fusible de calificación apropiada en línea con el suministro positivo para proteger el circuito de cualquier corto circuito.

Especificaciones De Controlador De Velocidad Motor 30A VIN 6~60Vdc PWM30A

Voltaje de entrada 6-60Vdc
Voltaje de salida Lineal bajo carga
Corriente de salida 0-30A
Potencia máxima de salida: 1,800 W
Método de regulación de velocidad por Potenciómetro de 100KΩ
Rango de ajuste de velocidad 0~100%
Frecuencia de control 15 KHz
Tipo de cableado Terminal tipo valla
Longitud del cable de la perilla 15cm
Dimensiones 75X56X28mm
Peso aproximado 105g

Notas:

No es Reversible
Antes de conectar el controlador, favor de asegurarse que la alimentación esté apagada.
Incluir fusible para protección por cortocircuito y conexión inversa.
Se recomienda que el voltaje de entrada del controlador sea el mismo que el voltaje nominal del motor.
Utilice la fuente de alimentación de CC, no utilice directamente la corriente alterna (CA).
A un consumo de corriente de 10A por una larga duración de trabajo asegúrese de que la disipación de calor funcione adecuadamente, en caso contrario reemplazar con un disipador mas grande en el transistor de salida y/o incorporar un ventilador.
No intercambiar las cargas de poder negativas y positivas, ya que puede dañar el controlador.
Para cambiar la dirección del motor , intercambiar los cables positivos y negativos del motor.
