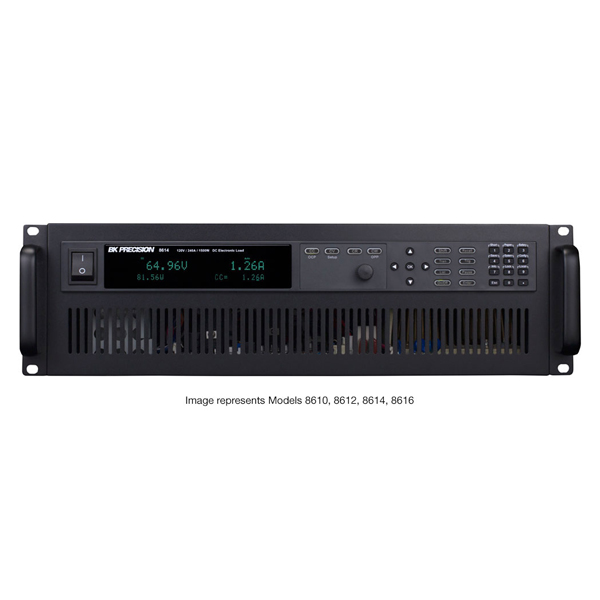

Carga Electrónica Programable DC BK Precision BK8614 proporciona el rendimiento de las cargas electrónicas de DC del sistema modular en un formato compacto de sobremesa. Con velocidades de operación transitorias rápidas de hasta 25 kHz y alta resolución y precisión de medición de 16 bits, estas cargas de CC se pueden usar para probar y evaluar una variedad de fuentes de CC, como fuentes de alimentación de CC, convertidores CC-CC, baterías, cargadores de batería. y matrices fotovoltaicas.

Las cargas electrónicas de CC pueden operar en modo de corriente constante (CC), voltaje constante (CV), resistencia constante (CR) y potencia constante (CW). El instrumento proporciona capacidades de activación flexibles, control y monitoreo de corriente analógica e interfaces seriales estándar USB (compatible con USBTMC), GPIB o RS-232 para comunicación remota.

Características

Amplio rango de voltaje y corriente, 0 a 500 V, 0 a 240 A
Modos de funcionamiento CC / CV / CR / CW
Modo transitorio hasta 25 kHz
Medición de voltaje y corriente con resolución de 16 bits
Función de modo de lista
Velocidad de respuesta ajustable en modo CC
Prueba de cortocircuito
Función de prueba de batería incorporada con nivel de voltaje, nivel de capacidad y condiciones de parada del temporizador
Modo CR-LED para simular el comportamiento de carga de los LED típicos
Detección remota de voltaje para compensar el efecto de la caída de voltaje en los cables
Control y monitorización de corriente analógica
Interfaces estándar USB (compatible con USBTMC), RS-232 y GPIB con compatibilidad con el protocolo SCPI
Protección OVP / OCP / OPP / OTP y voltaje inverso local / remoto (LRV / RRV)

Especificaciones de Carga Electrónica Programable DC BK Precision BK8614

Modelo 8614 tiene un rango de voltaje de entrada entre 0 hasta 120V; un rango de corriente de entrada baja entre 0 hasta 24A, de corriente de entrada alta entre 0 hasta 240A; y potencia de entrada de 1500W.
En modo de voltaje constante (CV) el rango bajo es entre 0 hasta 18V, con precisión de ± (0.025% + 0.025% en toda la escala); y el rango alto es entre 0 hasta 120V, con precisión de ± (0.025% + 0.05% en toda la escala).
Modo de corriente constante (CC) el rango bajo es entre 0 hasta 24A, con precisión de ± (0.05% + 0.1% en toda la escala); y el rango alto es entre 0 hasta 240A, con precisión de ± (0.05% + 0.1% en toda la escala).
En modo de resistencia constante (CR) el rango bajo es entre 0.01Ω hasta 10Ω, con precisión de 0.01% + 0.08; y el rango alto es entre 10Ω hasta 7.5KΩ, con precisión de 0.01% + 0.0008.
En modo de potencia constante (CW) el rango es hasta 1500W, con precisión de 0.2% + 0.2% en toda la escala.
Modo transitorio en modo CC, T1 y T2 es 20µs hasta 3600s, resolución 10µs, y precisión de 5µs + 100ppm.
Rango de protección contra exceso de potencia (OPP) es hasta 1550W.
El rango de protección contra exceso de corriente (OCP) bajo es hasta 26.4A, y alto es hasta 264A.
Rango de protección contra exceso de voltaje (OVP) es 130V.
El rango de protección contra exceso de temperatura (OTP) es 85ºC.
Almacena y trae de memoria configuraciones de hasta 100 instrumentos.
Tiene opciones de disparos flexibles por medio del panel frontal, entrada externa, temporizador o bus.
Posee modo de prueba de batería incorporado, que permite medir la característica amperio-hora (Ah) de una batería, y el modo CR-LED único, que permite simular el comportamiento típico de una carga LED.
Posee detección remota.
Con control analógico y monitoreo de corriente.
Tiene interfaces estándar USB, RS232, y GPIB que soportan comandos SCPI para control remoto.
Incluye manual del usuario, cable de alimentación, certificado de calibración y reporte de prueba.
Dimensiones 48.5cm x 14.7cm x 62.1cm y pesa 24.6Kg.
