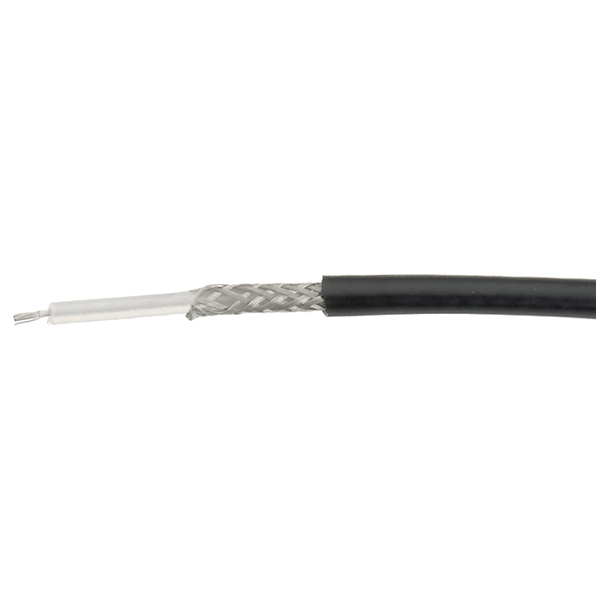

Cable Mini Coaxial Well Spec RG58, es un cable coaxial de 4,85 mm de diámetro, es utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior).
El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. Es útil para transmitir señales de radio frecuencia o de microondas con un único blindaje adecuado para la gran mayoría de las aplicaciones, tales como Medición de líneas y antenas. Si el cable se dobla a menos que el radio de curvatura permisible, los valores eléctricos observados no son óptimos y el cable ya no es útil para ciertas aplicaciones.
Características
- Conductor de cobre estañado
- Blindaje con recubrimiento de cobre estañado
- Aislamiento plástico de polietileno
Especificaciones del Cable Mini Coaxial Well Spec RG58
-
- Conductor en Cobre estañado 100% (T-OFC), Construcción 19 X 0.18mm, Sección transversal 20AWG
- Aislamiento en polietileno (PE) con Espesor 1mm, Diámetro 2,95mm, Color transparente
- Construcción Trenzado T-OFC de 112 X -0,10mm
- Chaqueta externa en cloruro de polivinilo no contaminante (NC-PVC), Espesor 0,8mm, Diámetro 5,0mm
- Temperatura de funcionamiento -15°C~70°C
- Impedancia Nominal 50Ω
- Velocidad Nominal de propagación 67%
- Capacitancia Nominal 103pF/M
- Atenuación nominal en: 50MHz 11.0 DB, 100MHz 15.8 DB, 200MHz 21.7 DB, 400MHz 31.5 DB, 700MHz 41.2 DB, 900MHz 47.0 DB
