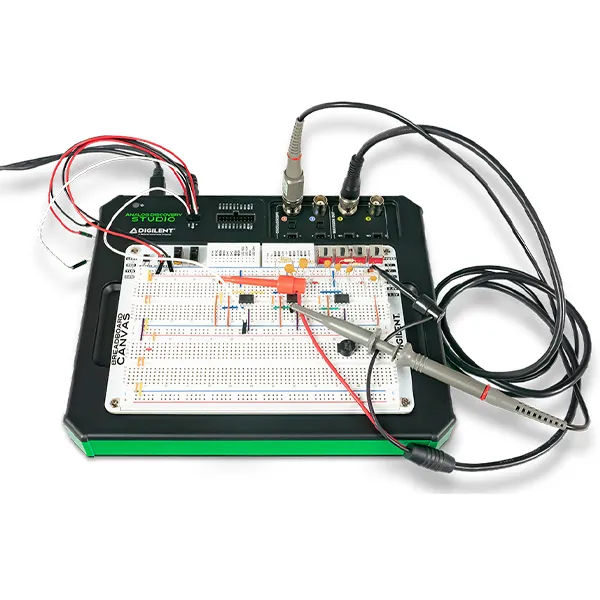

Analog Discovery Studio Digilent 410384, es un dispositivo portátil de prueba y medición completamente funcional. The Studio convierte cualquier espacio multifuncional en un laboratorio de electrónica emergente. Está equipado con 13 instrumentos que incluyen un osciloscopio, un analizador lógico, un analizador de espectro, un generador de forma de onda y más.
El Analog Discovery Studio proporciona una pila completa de instrumentos de sobremesa con una práctica interfaz compatible con placa de prueba, perfecta para permitir diseños de circuitos. Tiene una carcasa duradera que mide 1,25 x 9,25 x 7,5″ y cabe en un banco, escritorio o mochila. Acceda al osciloscopio y a los generadores de forma de onda a través de cables MTE compatibles con la placa de prueba o cables BNC estándar de la industria.

También se puede acceder al Logic Analyzer, Pattern Generator y Triggers a través de cables MTE. Se pueden construir circuitos o diseños en el lienzo de placa de pruebas incluido conectado magnéticamente. Puede cambiarse o quitarse convenientemente para el tránsito, lo que hace que la transición de trabajar en el laboratorio a trabajar en casa sea perfecta. El Breadboard Canvas incluye salidas de fuente de alimentación controladas por interruptores físicos, E/S comunes integradas y una gran superficie para placa de pruebas.

Características

Osciloscopio
Generador de forma de onda
Fuentes de alimentación
Voltímetro
Registrador de datos
Analizador lógico
Generador de patrones
E/S digitales
Analizador de espectro, de red, de impedancia y de protocolo
Editor de scripts de formas de onda
Kit de desarrollo de software WaveForms (SDK)

Especificaciones Del Analog Discovery Studio Digilent 410384

Entradas analógicas:
Se utiliza en el osciloscopio, el analizador de red, el analizador de espectro, el voltímetro, el analizador de impedancia y el registrador de datos
Dos canales de entrada analógica, accesibles a través de conectores BNC o MTE
Tipo de canal: diferencial (con MTE) o unipolar (con BNC)
Ancho de banda analógico con cables BNC: 30+ MHz @ 3dB
Ancho de banda analógico con cables MTE: 9MHz @ 3dB
Rango de entrada ±25V (±50V dif)
Entrada protegida a ±50V
resolución de 14 bits
Salidas Analógicas:
Utilizado en el generador de forma de onda y el analizador de red
Dos canales generadores de formas de onda arbitrarias, accesibles a través de conectores BNC o MTE
Amplitud de CA (máx.): ±5V
Ancho de banda analógico (conectores BNC o MTE: 8MHz @ 3dB
Entradas y salidas digitales:
Se utiliza en el analizador lógico, el generador de patrones, el analizador de protocolos y las E/S digitales
Canales: 16
Lógica de entrada estándar: LVCMOS (1,8/3,3 V, tolerante a 5 V)
Lógica de salida estándar: LVCMOS (3,3 V, 12 mA)
Fuentes de alimentación:
Suministro de 12 voltios: 12V ±5%; 0,2 amperios máx.
-Suministro de 12 voltios: -12V ±5 %, 0,2 amperios máx.
suministro de 5 voltios: 5,0 V ±5 %; 1,0 amperios máx.
Suministro de 3,3 voltios: 3,3 V ±5 %; 1,0 amperios máx.
Rieles V+ y V-: 1V a 5V (V+) y -1V a -5V (V-)
Salida de potencia máxima: 2.1W para cada fuente
Salida de corriente máxima: 700mA para cada fuente
Compatibilidad de software:
Formas de onda de Digilent
Kit de desarrollo de software (SDK) de Digilent Waveforms para usuarios más avanzados que requieren crear aplicaciones o realizar pruebas automatizadas. El SDK de WaveForms proporciona bibliotecas y ejemplos para crear aplicaciones personalizadas en Python, C++, C# y Visual Basic.
La documentación, los ejemplos y el soporte adicional de la caja de herramientas de terceros están disponibles para MATLAB y LabVIEW de MathWorks y National Instruments, respectivamente. Perfecto para comparar simulación y resultados reales.
