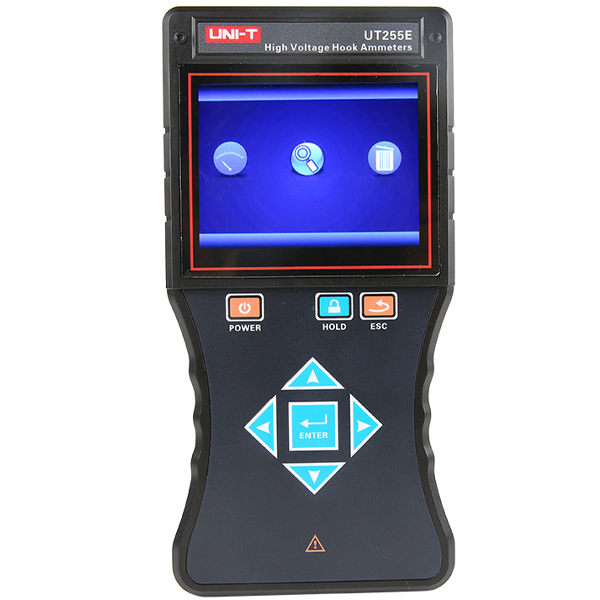

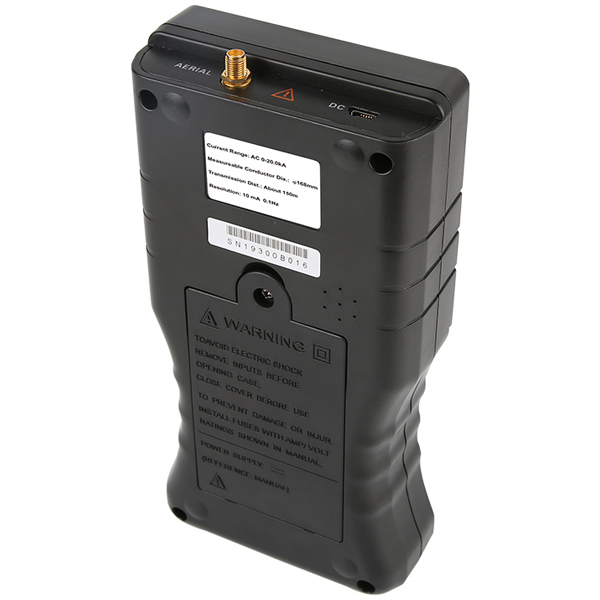

Amperímetro De Gancho Alto-Bajo Voltaje Uni-Trend UT255E, está diseñado con un detector de gancho, un receptor inalámbrico y una varilla aislante telescópica. Con varillas aislantes telescópicas conectadas, puede probar corriente de fuga, corriente, frecuencia, carga y otros para conductores desnudos, barras colectoras por debajo de 35 kV o cables con cubiertas de aislamiento de seguridad por debajo de 110 kV.
El detector de gancho está equipado con una bobina flexible de doble capa incorporada, que presenta un peso ligero, alta precisión, amplio rango y buena linealidad, se puede colgar en la línea para realizar pruebas, especialmente adecuado para detectar la carga del transformador e inspeccionar la corriente de fuga de cables gruesos multinúcleo subterráneos o al aire libre.
Características
- Medición de corriente CA de 0～20000A
- Barra colectora medible: Ф168mmx245mm
- Alambre y cable medibles: Máx. Ф168mm
- Distancia de transmisión inalámbrica: 150 metros
- Frecuencia: 45 Hz ~ 75 Hz
- Almacenamiento de datos: conjunto 9999
- LCD de color verdadero de 3,5 pulgadas
- Detector de gancho que ahorra esfuerzo
- Bobina flexible de doble capa incorporada
- Tasa de muestreo: 2 veces/seg.
Especificaciones Del Amperímetro De Gancho Alto-Bajo Voltaje Uni-Trend UT255E
| Corriente CA (rango automático) |
0～99.9A;10mA;±2%±5dgt |
| 100A～6000A; 10 mA; ±3%±5 dígitos | |
| 6,00 kA~20,0 kA; 10 mA; ±4%±5 dígitos | |
| Frecuencia | 45 Hz ~ 75 Hz; 0,1 Hz; ±1Hz (50/60Hz, automático) |
| Precisión de temperatura y humedad garantizada | 23 ℃ ± 5 ℃, por debajo del 80% de HR |
Características |
|
| Función | 1, corriente de fuga de alto/bajo voltaje, prueba de corriente y frecuencia; 2, prueba de corriente de puesta a tierra del núcleo de hierro, carga del transformador; 3, prueba de corriente de fuga de cable multinúcleo. |
| Método de prueba | Cuelgue el CT tipo gancho en la línea para probar |
| Modo de transmisión | Transmisión inalámbrica de 433MHz |
| Distancia de detección de fase | Aproximadamente 150 m (distancia en línea recta) |
| Voltaje en línea | Conductor desnudo: <35kV Cable con cubierta aislada: <110kV |
| Gancho de gran diámetro | Alambre y cable medibles.: Máx. Ф168mm Barra colectora medible: Ф168mmx245mm |
| Frecuencia de muestreo | 2 veces/seg |
| Pantalla | LCD de color verdadero de 3,5 pulgadas; Brillo de retroiluminación ajustable |
| Error de posición | Área A: Sin error de posición; Área B: Aumento de alrededor del 0,2%; Área C: Aumento de aproximadamente un 2 % |
| Datos | Se pueden almacenar 9999 conjuntos de datos. |
| Presione el botón HOLD para retener/deshabilitar datos | |
| Indicación de sobre rango | Se muestra “OL A” |
| Sin indicación de señal | El símbolo “—-” se muestra dinámicamente |
| Alimentación | Batería de litio (con puerto de carga USB) |
| Cuando hay bajo voltaje, se muestra el símbolo de bajo voltaje | |
| Alrededor de 10 horas de tiempo de trabajo; | |
| Apagado automático si no funciona en 15 minutos. | |
| Peso | Detector de anzuelo: 496 g (incluida la batería) |
| Receptor: 395 g (incluida la batería) | |
| Varilla de aislamiento: 1,45 kg | |
| Peso total: 11,5 kg (incluida la caja del amperímetro) | |
| Dimensión | Detector de gancho: 310 × 270 × 52 mm (L*W*H) |
| Receptor: 250 × 100 × 40 mm (largo x ancho x alto) | |
| Tamaño de la barra de aislamiento | Longitud estirada: aproximadamente 5 m Longitud retraída: aproximadamente 1 m |
| Temperatura y humedad de funcionamiento |
-10 ℃ ~ 40 ℃; por debajo del 80 % de humedad relativa |
| Temperatura y humedad de almacenamiento |
-10 ℃ ~ 60 ℃; por debajo del 70 % de humedad relativa |
| Interferencia de señal | Sin interferencias de señal cocanal de 433 MHz |
| Fuerza de aislamiento | Varilla de aislamiento: CA 110kV/rms |
| Detector: 2000V/rms | |
| Receptor: 2000V/rms | |
| Diseño estructural | Antigoteo tipo II |
