Los transformadores son componentes críticos en la infraestructura eléctrica, responsables de transformar la energía eléctrica de una forma a otra para su distribución eficiente. Dado su papel esencial, es crucial realizar pruebas regulares de medición de transformadores para asegurarse de que están funcionando correctamente.
La Necesidad de Pruebas Regulares
El desgaste y la falta de mantenimiento de transformadores pueden llevar a fallos costosos y peligrosos, causando interrupciones en el suministro eléctrico y daños en otros equipos. Las pruebas eléctricas de transformadores ayudan a identificar problemas antes de que se conviertan en fallos graves, permitiendo reparaciones preventivas y asegurando un suministro eléctrico continuo y seguro.
Tipos de Pruebas a Transformadores
Existen varios tipos de pruebas diseñadas para evaluar diferentes aspectos del rendimiento de los transformadores. Una de ellas es la prueba de relación de transformación.
Pruebas de Relación de Transformación
La condición de un transformador depende en gran medida del rendimiento de su bobinado para proporcionar la correcta relación de tensión, directamente vinculada con la relación de espiras. Por ello, la prueba de relación de transformación es esencial y uno de los métodos más eficaces para evaluar el estado del transformador.
Cambios en la relación de espiras y desviaciones respecto a la relación nominal especificada en la placa de características pueden indicar daños o deterioro del bobinado. La prueba de relación de transformación ayuda a identificar problemas como espiras abiertas, espiras cortocircuitadas, conexiones incorrectas o problemas internos del núcleo magnético.
Para que un transformador sin carga se considere en buen estado, su relación de transformación debe mantenerse dentro de una tolerancia de ±0.5% en comparación con la relación nominal especificada. Si la medida está dentro de este margen, el transformador está funcionando correctamente.
Problemas que Resuelve un Medidor de Relación de Transformación
Espiras Cortocircuitadas: Detecta si hay espiras en el bobinado que están en cortocircuito, lo cual puede afectar la eficiencia del transformador.
Circuitos Abiertos: Identifica interrupciones en el bobinado que impiden el flujo de corriente
Conexiones Incorrectas: Verifica que las conexiones entre los bobinados primario y secundario estén correctas.
Fallas Internas: Detecta problemas internos en el núcleo magnético o en el cambiador de tomas
Desviaciones en la Relación de Vueltas: Asegura que la relación de vueltas entre el bobinado primario y secundario esté dentro de los límites aceptables, lo cual es crucial para el correcto funcionamiento del transformador.

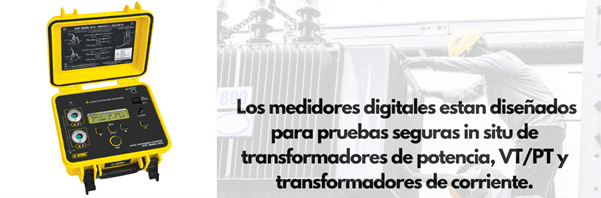

Beneficios del Uso de un Medidor de Relación de Transformación
El uso de un medidor de relación de transformación es crucial para asegurar la precisión en la relación de transformación y la seguridad en transformadores. Este equipo de prueba de transformadores permite realizar diagnósticos precisos y mantener los transformadores en condiciones óptimas, evitando fallos y mejorando la eficiencia operativa. En resumen, las pruebas regulares y el uso de un medidor de relación de transformación son esenciales para el mantenimiento y la seguridad de los transformadores, asegurando un suministro eléctrico confiable y eficiente.
Beneficios Clave de Usar un Medidor de Relación de Transformación para Mantenimiento de Transformadores
Prevención de Fallos: Al identificar problemas tempranos, se pueden tomar medidas preventivas antes de que ocurran fallos mayores, lo que reduce el tiempo de inactividad y los costos de reparación.
Eficiencia Operativa: Mantener los transformadores en óptimas condiciones asegura que operen de manera eficiente, lo que puede traducirse en ahorros significativos en costos de energía.
Seguridad: Garantizar que los transformadores funcionen correctamente minimiza los riesgos de accidentes eléctricos, protegiendo tanto al personal como a los equipos.
Planificación de Mantenimiento: Proporciona datos precisos que permiten planificar el mantenimiento de manera más efectiva, optimizando los recursos y el tiempo.
Confianza y Tranquilidad: Saber que los transformadores están en buen estado y funcionando correctamente brinda tranquilidad y confianza al líder de mantenimiento, permitiéndole enfocarse en otras tareas críticas.
Un medidor de relación de transformación no solo ayuda a identificar y resolver problemas técnicos, sino que también mejora la eficiencia, seguridad y planificación en el mantenimiento de transformadores, facilitando la labor de los líderes de mantenimiento.
Cómo se Realizan las Pruebas a Transformadores con un medidor de relación de transformación.
Algunas recomendaciones:
Las pruebas a transformadores se realizan generalmente en el sitio donde se encuentra el transformador. Antes de realizar las pruebas, es crucial desconectar el transformador del suministro eléctrico y descargar cualquier energía residual. A continuación, se presenta un resumen detallado de los pasos que se deben seguir para realizar pruebas a un transformador:
1. Verificar la Desconexión y Descarga de Energía Residual
Asegúrate de que el transformador esté completamente desconectado del suministro eléctrico.
Descarga cualquier energía residual para garantizar la seguridad durante las pruebas.
2. Inspección Visual
Realiza una inspección visual del transformador para identificar cualquier daño físico, signos de desgaste o problemas evidentes.
3. Conectar los Equipos de Prueba
Conecta los equipos de prueba al transformador siguiendo las instrucciones del fabricante. Asegúrate de que todas las conexiones sean seguras y correctas.
Es importante destacar que las pruebas a transformadores deben ser realizadas por personal capacitado y con experiencia en el manejo de equipos eléctricos de alta tensión. La seguridad es primordial, y seguir estos pasos ayuda a garantizar que los transformadores operen de manera segura y eficiente.
