¿Como elegir el cable correcto?

Dimensionamiento de Conductores: La Guía Técnica sobre Calibres AWG y Capacidad de Corriente (Ampacidad)

En el diseño de cualquier sistema eléctrico o electrónico, la selección del conductor no es una decisión estética, sino un cálculo crítico de seguridad y eficiencia. Un cable mal dimensionado actúa como una resistencia no deseada, disipando energía en forma de calor (Efecto Joule), lo que puede derivar en caídas de tensión inaceptables o, en el peor de los casos, en el incendio del aislante.

1. El Estándar AWG (American Wire Gauge)

El sistema AWG es una escala logarítmica inversa utilizada para definir el diámetro de los conductores redondos y sólidos. En esta escala, un número de calibre menor representa un cable de mayor diámetro y, por ende, una mayor área de sección transversal.

Matemáticamente, la relación entre calibres no es lineal. Por cada 6 números que disminuye el calibre (ej. de AWG 18 a AWG 12), el diámetro del cable se duplica; y por cada 3 números, el área de la sección transversal se duplica, permitiendo teóricamente manejar el doble de corriente con la misma densidad de flujo.

Calientas el estaño directamente con la punta del cautín en lugar de calentar el pad y el pin simultáneamente.

2. Ampacidad y Disipación Térmica La soldadura se ve opaca, rugosa y tiene una forma esférica que parece "sentada" sobre la superficie en lugar de fluir sobre ella.

Una buena soldadura debe tener un aspecto brillante (si usas estaño con plomo) y una forma de cono cóncavo o "volcán".

La ampacidad es la corriente máxima, en amperios, que un conductor puede transportar continuamente bajo condiciones de uso sin exceder su clasificación de temperatura de aislamiento. La capacidad de carga de un cable está determinada por tres factores principales:

· Sección Transversal: A mayor área, menor resistencia eléctrica ($R = \rho \cdot L / A$), lo que reduce el calor generado.

· Material del Conductor: El cobre posee una conductividad superior al aluminio, permitiendo calibres más delgados para la misma carga.

· Temperatura de Aislamiento: Los cables con aislantes tipo THHN (hasta $90^\circ C$) soportan más corriente que los de tipo TW ($60^\circ C$), ya que su recubrimiento tolera un mayor estrés térmico antes de degradarse.

La pista de cobre se desprende de la placa. Una vez que se levanta, es extremadamente difícil de reparar sin usar puentes de cable feos.

3. El Fenómeno de la Caída de Tensión La punta del cautín no debería tocar la placa por más de 2 a 3 segundos. Si no fundió en ese tiempo, retira, deja enfriar y reintenta.

Un error técnico común es elegir el cable basándose solo en la ampacidad y olvidar la longitud del circuito. En tramos largos, la resistencia acumulada del cable provoca una caída de tensión.

Según estándares internacionales, la caída de tensión no debería exceder el 3% en circuitos derivados para garantizar que los equipos operen dentro de sus especificaciones nominales.

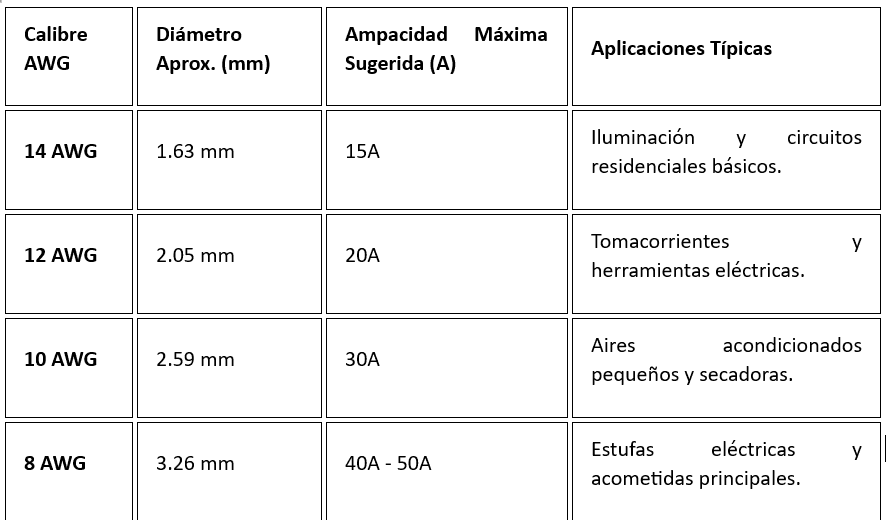

Tabla de Referencia Rápida (Cobre - 60°C a 75°C)

Fuentes de consulta y normativa aplicada:

Nota técnica: La información sobre ampacidades y calibres presentada en este artículo está basada en los estándares del National Electrical Code (NEC) para conductores de cobre. Los valores pueden variar según la temperatura ambiente, el tipo de aislamiento (THHN, TW, XHHW) y las normativas locales (como la NOM-001-SEDE en México o la IEC 60364 en Europa). Consulte siempre a un ingeniero certificado antes de realizar instalaciones de potencia.
